Neo thép dầm vào cột là gì? Phương pháp, bản chất kỹ thuật

Trong thi công nhà ở và công trình dân dụng, liên kết giữa dầm và cột luôn là vị trí chịu lực phức tạp và quan trọng bậc nhất. Tại nút giao này, mô men uốn, lực cắt và lực nén cùng tác động đồng thời. Vì vậy, neo thép dầm vào cột không chỉ là một chi tiết cấu tạo đơn thuần mà là yêu cầu kỹ thuật bắt buộc nhằm đảm bảo khả năng truyền lực liên tục trong hệ kết cấu bê tông cốt thép. Nếu thi công không đúng kỹ thuật neo thép, công trình có thể xuất hiện vết nứt tại nút dầm – cột, giảm khả năng chịu lực và ảnh hưởng trực tiếp đến tuổi thọ sử dụng. Chính vì vậy, việc hiểu đúng bản chất và tiêu chuẩn neo thép dầm vào cột là điều bắt buộc đối với cả kỹ sư thiết kế lẫn đội ngũ thi công.

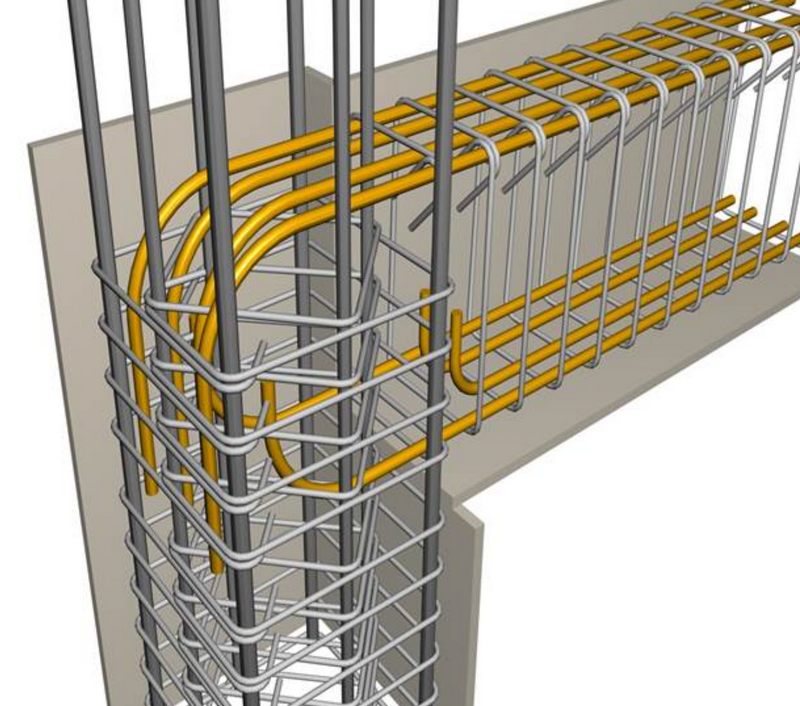

Neo thép dầm vào cột là gì?

Neo thép dầm vào cột là quá trình đưa thanh thép chịu kéo của dầm vào bên trong vùng bê tông cột với một chiều dài tính toán nhất định, nhằm tạo lực bám dính đủ lớn giữa thép và bê tông.

Khi dầm chịu tải trọng, phần thép phía dưới dầm sẽ chịu lực kéo. Nếu không được neo đúng và đủ chiều dài, thanh thép có thể bị trượt khỏi vùng bê tông cột, gây phá hoại liên kết. Do đó, chiều dài neo thép dầm đóng vai trò quyết định trong việc đảm bảo liên kết làm việc đồng thời giữa hai cấu kiện. Nói cách khác, neo thép chính là cơ chế truyền nội lực từ dầm sang cột một cách an toàn và liên tục.

Bản chất kỹ thuật của neo thép dầm vào cột

Trong kết cấu bê tông cốt thép, thép dầm – đặc biệt là thép chịu kéo – phải được đưa vào trong vùng bê tông cột với một chiều dài nhất định. Phần chiều dài này gọi là chiều dài neo. Mục đích của việc neo không đơn thuần là đặt thanh thép chạm vào cột, mà là tạo ra lực bám dính đủ lớn giữa bê tông và cốt thép để khi dầm chịu uốn, lực kéo trong thanh thép được truyền hoàn toàn sang cột mà không bị trượt.

Về mặt cơ học, khi dầm chịu tải trọng, phần thép phía dưới dầm sẽ chịu kéo. Nếu thanh thép không được neo đủ dài trong cột, lực kéo này có thể làm thanh thép bị trượt khỏi vùng bê tông liên kết, gây nứt gãy tại nút dầm – cột. Đây là dạng phá hoại nguy hiểm vì thường xuất hiện âm thầm nhưng ảnh hưởng trực tiếp đến khả năng chịu lực tổng thể.

Do đó, neo thép không phải là chi tiết phụ, mà là một yêu cầu bắt buộc trong thiết kế và thi công kết cấu.

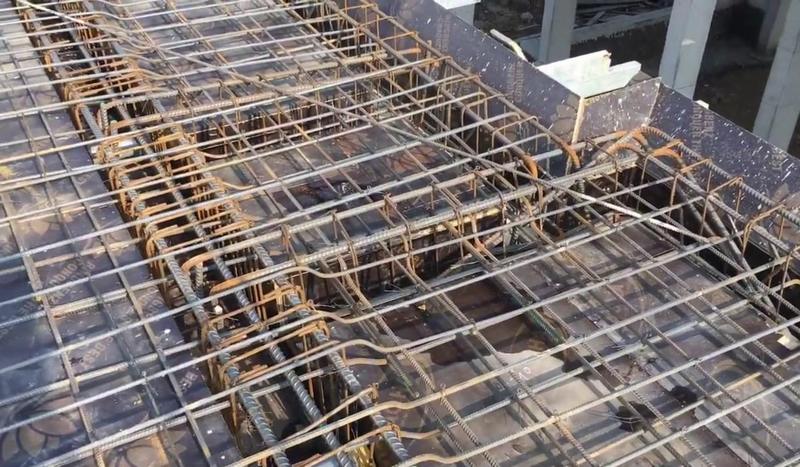

Chiều dài neo, yếu tố cốt lõi quyết định an toàn

Chiều dài neo phụ thuộc vào đường kính thép, cấp độ bê tông, cường độ thép và điều kiện chịu lực tại vị trí liên kết. Trong thực tế thi công nhà dân dụng và công trình thấp tầng, kinh nghiệm thường áp dụng chiều dài neo tối thiểu từ 30d đến 40d (d là đường kính thanh thép). Tuy nhiên, với các công trình chịu tải trọng lớn, việc tính toán phải tuân theo tiêu chuẩn thiết kế.

Tại Việt Nam, việc thiết kế và tính toán neo thép được quy định trong TCVN 5574:2018 – tiêu chuẩn quan trọng về thiết kế kết cấu bê tông và bê tông cốt thép. Tiêu chuẩn này đưa ra phương pháp xác định chiều dài neo dựa trên khả năng bám dính giữa bê tông và cốt thép, đồng thời xét đến điều kiện làm việc của cấu kiện.

Điều đáng lưu ý là nhiều công trình nhỏ lẻ thường bỏ qua khâu tính toán này và chỉ thi công theo thói quen. Đây là nguyên nhân tiềm ẩn của các vết nứt tại nút dầm – cột sau một thời gian sử dụng.

Các phương pháp neo thép phổ biến trong thực tế

Trong thi công, neo thép dầm vào cột có thể được thực hiện theo nhiều cách tùy thuộc vào điều kiện không gian và yêu cầu thiết kế.

Cách phổ biến nhất là neo thẳng thanh thép vào trong cột với chiều dài đủ theo tính toán. Phương pháp này đơn giản, dễ thi công và phù hợp với công trình dân dụng thông thường. Tuy nhiên, trong những trường hợp chiều dài cột hạn chế hoặc cần tăng cường khả năng bám dính, thanh thép có thể được uốn móc 90 độ hoặc 180 độ trong lòng cột. Việc uốn móc giúp tăng lực neo mà không cần kéo dài thanh thép quá mức.

Ở các công trình có yêu cầu cao về chịu lực hoặc trong vùng chịu động đất, kỹ sư có thể bố trí thêm thép cấu tạo tại nút dầm – cột để tăng cường khả năng chịu cắt và ổn định liên kết. Đây là giải pháp thường thấy ở nhà cao tầng hoặc công trình công nghiệp.

Dù áp dụng phương pháp nào, nguyên tắc cốt lõi vẫn là đảm bảo thép được đặt đúng vị trí, đủ chiều dài và được bao bọc hoàn toàn bởi bê tông đạt cường độ thiết kế.

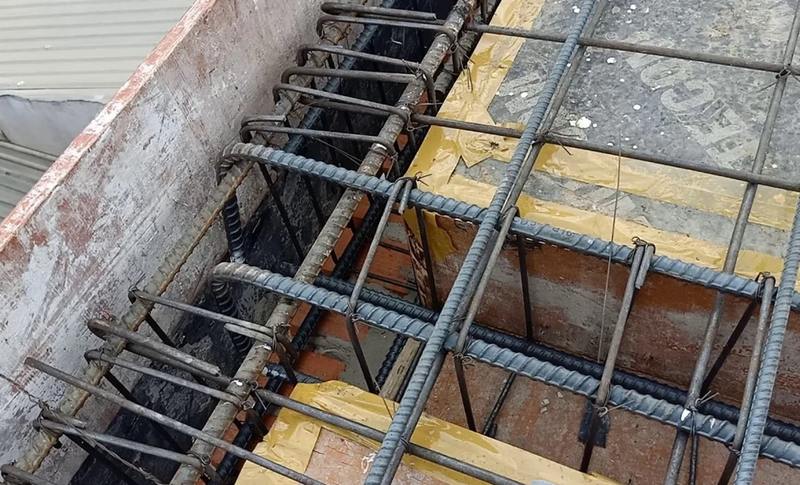

Những lỗi thường gặp khi neo thép dầm vào cột

Trên thực tế thi công, sai sót phổ biến nhất là neo không đủ chiều dài. Điều này thường xuất phát từ việc tiết kiệm vật liệu hoặc không kiểm soát chặt chẽ bản vẽ. Khi chiều dài neo thiếu, khả năng truyền lực giảm đáng kể, dẫn đến nứt cục bộ tại vị trí liên kết.

Một lỗi khác là đặt thép quá sát cốp pha khiến lớp bê tông bảo vệ không đảm bảo. Khi lớp bê tông che phủ mỏng, thép dễ bị ăn mòn theo thời gian, làm suy giảm khả năng chịu lực của toàn bộ nút liên kết.

Ngoài ra, việc đầm bê tông không kỹ tại vùng neo cũng gây ra hiện tượng rỗ tổ ong, làm giảm khả năng bám dính giữa thép và bê tông. Vị trí dầm – cột vốn là nơi tập trung ứng suất lớn, vì vậy bất kỳ khiếm khuyết nhỏ nào cũng có thể ảnh hưởng lâu dài đến độ bền công trình.

Tầm quan trọng của chất lượng thép trong liên kết dầm

Neo thép chỉ thực sự phát huy hiệu quả khi bản thân vật liệu thép đạt tiêu chuẩn về cơ lý tính. Thép có giới hạn chảy ổn định, độ dẻo tốt và bề mặt đạt yêu cầu sẽ tạo điều kiện cho bê tông bám dính hiệu quả hơn.

Trong thi công hiện nay, thép CB300 hoặc CB400 thường được sử dụng cho dầm và cột trong nhà dân dụng. Việc lựa chọn thép đúng tiêu chuẩn không chỉ giúp đảm bảo chiều dài neo tính toán phát huy tác dụng, mà còn giúp toàn bộ kết cấu hoạt động ổn định trong suốt vòng đời sử dụng.

Neo thép dầm vào cột và tính toàn vẹn kết cấu

Một công trình bền vững không chỉ dựa vào kích thước lớn hay lượng thép nhiều, mà phụ thuộc rất lớn vào chi tiết liên kết. Nút dầm – cột là nơi giao thoa của lực uốn, lực cắt và lực nén. Nếu neo thép được thực hiện đúng kỹ thuật, kết cấu sẽ làm việc đồng bộ như một khối thống nhất. Ngược lại, nếu xem nhẹ chi tiết này, công trình có thể xuất hiện vết nứt sớm, giảm khả năng chịu tải và tiềm ẩn nguy cơ mất an toàn.

Trong thực tế, những công trình thi công bài bản luôn kiểm tra kỹ lưỡng vị trí, chiều dài và phương pháp neo trước khi đổ bê tông. Đây là bước nhỏ nhưng quyết định độ ổn định lâu dài.

Kết luận

Neo thép dầm vào cột là một chi tiết kỹ thuật tưởng chừng nhỏ nhưng đóng vai trò quyết định trong việc đảm bảo khả năng truyền lực và độ bền vững của kết cấu bê tông cốt thép. Việc tính toán đúng chiều dài neo, lựa chọn vật liệu đạt chuẩn và thi công đúng quy trình sẽ giúp công trình vận hành ổn định, hạn chế nứt gãy và kéo dài tuổi thọ sử dụng. Nếu bạn đang tìm kiếm giải pháp thép chất lượng cao, đạt tiêu chuẩn kỹ thuật cho công trình của mình, hãy tham khảo thêm tại website https://thepdaibang.com/ để được tư vấn chi tiết và chuyên sâu.
