Bảng tra thép hình I, U, H, V, L tiêu chuẩn theo quy cách

Trong ngành xây dựng và cơ khí, đặc biệt với các công trình sử dụng kết cấu thép, “bảng tra thép hình” không chỉ là một bảng số liệu đơn thuần mà là công cụ nền tảng giúp kết nối giữa thiết kế, dự toán và thi công. Người làm nghề lâu năm thường không nhìn bảng tra như một tài liệu phụ trợ, mà xem đó là “ngôn ngữ chung” để kiểm soát toàn bộ quá trình sử dụng vật liệu thép. Hiểu đúng và sử dụng thành thạo bảng tra thép hình không chỉ giúp tiết kiệm thời gian tính toán, mà còn hạn chế đáng kể sai sót, điều rất dễ xảy ra nếu chỉ dựa vào cảm tính hoặc kinh nghiệm rời rạc.

Bảng tra thép hình I, U, H, V, L tiêu chuẩn theo quy cách

Bảng tra thép hình chữ I

Thép hình chữ I thường được sử dụng cho các cấu kiện chịu uốn như dầm sàn, dầm phụ trong nhà xưởng hoặc công trình dân dụng. Bảng tra thép I giúp xác định nhanh kích thước, trọng lượng và các thông số cần thiết để lựa chọn tiết diện phù hợp với tải trọng thiết kế.

STT	Loại	Quy cách X x Y (mm)	Độ dày bụng T1 (mm)	Độ dày bụng T2 (mm)	Chiều dài (m/cây)	Trọng lượng (kg/m)
1	I100	100 x 50	3.2	–	6	7.0
2	I100	100 x 55	4.5	6.5	6	9.46
3	I120	120 x 64	4.8	6.5	6	11.5
4	I148	148 x 100	6.0	9.0	6 – 12	21.1
5	I150	150 x 75	5.0	7.0	6 – 12	14.0
6	I194	194 x 150	6.0	9.0	6 – 12	30.6
7	I198	198 x 99	4.5	7.0	6 – 12	18.2
8	I200	200 x 100	5.5	8.0	6 – 12	21.3
9	I244	244 x 175	7.0	11.0	6 – 12	44.1
10	I248	248 x 124	5.0	8.0	6 – 12	25.7
11	I250	250 x 125	6.0	9.0	6 – 12	29.6
12	I250	250 x 175	7.0	11.0	6 – 12	44.1
13	I294	294 x 200	8.0	12.0	6 – 12	56.8
14	I298	298 x 149	5.5	8.0	6 – 12	32.0
15	I300	300 x 150	6.5	9.0	6 – 12	36.7
16	I340	340 x 250	9.0	14.0	6 – 12	79.7
17	I346	346 x 174	6.0	9.0	6 – 12	41.4
18	I350	350 x 175	7.0	11.0	6 – 12	49.6
19	I390	390 x 300	10	16.0	6 – 12	107
20	I396	396 x 199	7.0	11.0	6 – 12	56.6
21	I400	400 x 200	8.0	13.0	6 – 12	66
22	I440	440 x 300	11.0	18.0	6 – 12	124
23	I446	446 x 199	8.0	12.0	6 – 12	66.2
24	I450	450 x 200	9.0	14.0	6 – 12	76.0
25	I482	482 x 300	11.0	15.0	6 – 12	114.0
26	I488	488 x 300	11.0	18.0	6 – 12	128.0
27	I496	496 x 199	9.0	14.0	6 – 12	79.5
28	I500	500 x 200	10.0	16.0	6 – 12	89.6
29	I596	596 x 199	10.0	15.0	6 – 12	94.6
30	I582	582 x 300	12.0	17.0	6 – 12	137.0
31	I588	588 x 300	12.0	20.0	6 – 12	151.0
32	I594	594 x 302	14.0	23.0	6 – 12	175.0
33	I600	600 x 200	11.0	17.0	6 – 12	106.0
34	I692	692 x 300	13.0	20.0	6 – 12	166.0
35	I700	700 x 300	13.0	24.0	6 – 12	185.0
36	I792	792 x 300	14.0	22.0	6 – 12	191.0
37	I800	800 x 300	14.0	26.0	6 – 12	210.0
38	I900	900 x 300	16.0	18.0	6 – 12	240.0

Bảng tra thép hình chữ U

Thép U chủ yếu xuất hiện trong các kết cấu phụ như xà gồ, khung đỡ hoặc hệ thống cơ khí. Việc tra bảng thép U giúp người thi công kiểm soát chính xác quy cách và khối lượng, đặc biệt trong các hạng mục yêu cầu tính linh hoạt và dễ gia công.

STT	Sản phẩm	Quy cách	Chiều dài (m/cây)	Trọng lượng (kg/cây)	Trọng lượng (kg/m)
1	U	49 x 24 x 2.5 x 6m	6	14.0	2.33
2	U50	50 x 22 x 2.5 x 3 x 6m	6	13.5	–
3	U63	63 x 6m	6	17.0	–
4	U64	64.3 x 30 x 3.0 x 6m	6	16.98	2.83
5	U65	65 x 32 x 2.8 x 3 x 6m	6	18.0	–
6	U65	65 x 30 x 4 x 4 x 6m	6	22.0	–
7	U65	65 x 34 x 3.3 x 3.3 x 6m	6	21.0	–
8	U75	75 x 40 x 3.8 x 6m	6	31.80	5.3
9	U80	80 x 38 x 2.5 x 3.8 x 6m	6	23.0	–
10	U80	80 x 38 x 2.7 x 3.5 x 6m	6	24.0	–
11	U80	80 x 38 x 5.7 x 5.5 x 6m	6	38.0	–
12	U80	80 x 38 x 5.7 x 6m	6	40.0	–
13	U80	80 x 40 x 4.2 x 6m	6	30.48	05.08
14	U80	80 x 42 x 4.7 x 4.5 x 6m	6	31.0	–
15	U80	80 x 45 x 6 x 6m	6	42.0	7.0
16	U80	80 x 38 x 3.0 x 6m	6	21.48	3.58
17	U80	80 x 40 x 4.0 x 6m	6	36.0	6.0
18	U100	100 x 42 x 3.3 x 6m	6	31.02	5.17
19	U100	100 x 45 x 3.8 x 6m	6	43.02	7.17
20	U100	100 x 45 x 4.8 x 5 x 6m	6	43.0	–
21	U100	100 x 43 x 3 x 4.5 x 6m	6	33.0	–
22	U100	100 x 45 x 5 x 6m	6	46.0	–
23	U100	100 x 46 x 5.5 x 6m	6	47.0	–
24	U100	100 x 50 x 5.8 x 6.8 x 6m	6	56.0	–
25	U100	100 x 42.5 x 3.3 x 6m	6	30.96	5.16
26	U100	U100 x 42 x 3 x 6m	6	33.0	–
27	U100	100 x 42 x 4.5 x 6m	6	42.0	–
28	U100	100 x 50 x 3.8 x 6m	6	43.80	7.3
29	U100	100 x 50 x 3.8 x 6m	6	45.0	7.5
30	U100	100 x 50 x 5 x 12m	12	112.32	9.36
31	U120	120 x 48 x 3.5 x 4.7 x 6m	6	43.0	–
32	U120	120 x 50 x 5.2 x 5.7 x 6m	6	56.0	–
33	U120	120 x 50 x 4 x 6m	6	41.52	6.92
34	U120	120 x 50 x 5 x 6m	6	55.80	9.3
35	U120	120 x 50 x 5 x 6m	6	52.8	8.8
36	U125	125 x 65 x 6 x 12m	12	160.8	13.4
37	U140	140 x 56 x 3.5 x 6m	6	54.0	–
38	U140	U140 x 58 x 5 x 6.5 x 6m	6	66.0	–
39	U140	140 x 52 x 4.5 x 6m	6	57.0	9.5
40	U140	140 x 5.8 x 6 x 12m	12	74.58	12.43
41	U150	150 x 75 x 6.5 x 12m	12	223.2	18.6
42	U150	150 x 75 x 6.5 x 12m	12	223.2	18.6
43	U160	160 x 62 x 4.5 x 7.2 x 6m	6	75.0	–
44	U160	160 x 64 x 5.5 x 7.5 x 6m	6	84.0	–
45	U160	160 x 62 x 6 x 7 x 12m	12	168.0	14.0
46	U160	160 x 56 x 5.2 x 12m	12	150.0	12.5
47	U160	160 x 58 x 5.5 x 12m	12	82.80	13.8
48	U180	180 x 64 x 6. x 12m	12	180.0	15.0
49	U180	180 x 68 x 7 x 12m	12	210.0	17.5
50	U180	180 x 71 x 6.2 x 7.3 x 12m	12	204.0	17.0
51	U200	200 x 69 x 5.4 x 12m	12	204.0	17.0
52	U200	200 x 71 x 6.5 x 12m	12	225.6	18.8
53	U200	200 x 75 x 8.5 x 12m	12	282.0	23.5
54	U200	200 x 75 x 9 x 12m	12	295.2	24.6
55	U200	200 x 76 x 5.2 x 12m	12	220.8	18.4
56	U200	200 x 80 x 7.5 x 11.0 x 12m	12	295.2	24.6
57	U250	250 x 76 x 6 x 12m	12	273.6	22.8
58	U250	250 x 78 x 7 x 12m	12	282.0	23.50
59	U250	250 x 78 x 7 x 12m	12	295.2	24.60
60	U300	300 x 82 x 7 x 12m	12	372.24	31.02
61	U300	300 x 82 x 7.5 x 12m	12	376.8	31.4
62	U300	300 x 85 x 7.5 x 12m	12	412.8	34.4
63	U300	300 x 87 x 9.5 x 12m	12	470.04	39.17
64	U400	400 x 100 x 10.5 x 12m	12	707.16	58.93
65	U400	Cừ 400 x 100 x 10.5 x 12m	12	576.0	48.0
66	U400	Cừ 400 x 125 x 13 x 12m	12	720.0	60.0
67	U400	Cừ 400 x 175 x 15.5 x 12m	12	913.2	76.1

Bảng tra thép hình chữ H

Thép hình H là lựa chọn phổ biến trong các kết cấu chịu lực chính như cột và dầm của nhà thép tiền chế. Bảng tra thép H cung cấp đầy đủ thông số để đánh giá khả năng chịu tải lớn, đảm bảo an toàn và tối ưu vật liệu trong các công trình quy mô lớn.

STT	Sản phẩm	Quy cách Cạnh x cạnh x bụng x cánh (mm)	Chiều dài (m)	Trọng lượng (kg/cây)	Trọng lượng (kg/m)
1	H100	100 x 100 x 6 x 8	12	206.4	17.2
2	H125	125 x 125 x 6.5 x 9	12	285.6	23.8
3	H148	148 x 99 x 6 x 9	12	248.4	20.7
4	H150	150 x 150 x 7 x 10	12	378	31.5
5	H175	175 x 175 x 7.5 x 11	12	484.8	40.4
6	H194	194 x 150 x 6 x 9	12	367	30.6
7	H200	200 x 200 x 8 x 12	12	606	50.5
8	H244	244 x 175 x 7 x 11	12	529.2	44.1
9	H250	250 x 250 x 9 x 14	12	868.8	72.4
10	H294	294 x 200 x 8 x 12	12	681.6	56.8
11	H300	300 x 300 x 10 x 15	12	1128	94
12	H340	340 x 250 x 9 x 14	12	956.4	79.7
13	H350	350 x 350 x 12 x 19	12	1644	137
14	H390	390 x 300 x 10 x 16	12	1284	107
15	H400	400 x 400 x 13 x 21	12	2064	172
16	H414	414 x 405 x 18 x 28	12	2784	232
17	H488	488 x 300 x 11 x 18	12	1536	128
18	H588	588 x 300 x 12 x 20	12	1812	151

Bảng tra thép hình chữ V – L

Thép V – L thường được sử dụng trong các liên kết, giằng hoặc kết cấu phụ trợ cho công trình. Dù kích thước không lớn, nhưng việc tra bảng thép V vẫn rất quan trọng để đảm bảo độ chính xác khi tính toán và tránh sai lệch trong thi công.

STT	Sản phẩm	Quy cách A x B x t (mm)	Độ dài (m)	Trọng lượng (kg/m)
1	V25	25 x 25 x 2.5	6	5.5
2	V25	25 x 25 x 3	6	6.7
3	V30	30 x 30 x 2.0	6	5.0
4	V30	30 x 30 x 2.5	6	5.5
5	V30	30 x 30 x 3	6	7.5
6	V30	30 x 30 x 3	6	8.2
7	V40	40 x 40 x 2	6	7.5
8	V40	40 x 40 x 2.5	6	8.5
9	V40	40 x 40 x 3	6	10.0
10	V40	40 x 40 x 3.5	6	11.5
11	V40	40 x 40 x 4	6	12.5
12	V40	40 x 40 x 5	6	17.7
13	V45	45 x 45 x 4	6	16.4
14	V45	45 x 45 x 5	6	20.3
15	V50	50 x 50 x 3	6	13.0
16	V50	50 x 50 x 3,5	6	15.0
17	V50	50 x 50 x 4	6	17.0
18	V50	50 x 50 x 4.5	6	19.0
19	V50	50 x 50 x 5	6	22.0
20	V60	60 x 60 x 4	6	22.1
21	V60	60 x 60 x 5	6	27.3
22	V60	60 x 60 x 6	6	32.2
23	V63	63 x 63 x 4	6	21.5
24	V63	63 x 63 x5	6	27.0
25	V63	63 x 63 x 6	6	28.5
26	V65	65 x 65 x 5	6	30.0
27	V65	65 x 65 x 6	6	35.5
28	V65	65 x 65 x 8	6	46.0
29	V70	70 x 70 x 5.0	6	31.0
30	V70	70 x 70 x 6.0	6	41.0
31	V70	70 x 70 x 7	6	44.3
32	V75	75 x 75 x 4.0	6	31.5
33	V75	75 x 75 x 5.0	6	34.0
34	V75	75 x 75 x 6.0	6	37.5
35	V75	75 x 75 x 7.0	6	41.0
36	V75	75 x 75 x 8.0	6	52.0
37	V75	75 x 75 x 9	6	59.8
38	V75	75 x 75 x 12	6	78.0
39	V80	80 x 80 x 6.0	6	41.0
40	V80	80 x 80 x 7.0	6	48.0
41	V80	80 x 80 x 8.0	6	57.0
42	V90	90 x 90 x 6	6	49.7
43	V90	90 x 90 x 7,0	6	57.0
44	V90	90 x 90 x 8,0	6	72.0
45	V90	90 x 90 x 9	6	72.6
46	V90	90 x 90 x 10	6	79.8
47	V90	90 x 90 x 13	6	102.0
48	V100	100 x 100 x 7	6	62.9
49	V100	100 x 100 x 8,0	6	72.0
50	V100	100 x 100 x 9,0	6	78.0
51	V100	100 x 100 x 10,0	6	90.0
52	V100	100 x 100 x 12	6	64.0
53	V100	100 x 100 x 13	6	114.6
54	V120	120 x 120 x 8	6	88.2
55	V120	120 x 120 x 10	6	109.0
56	V120	120 x 120 x 12	6	130.0
57	V120	120 x 120 x 15	6	129.6
58	V120	120 x 120 x 18	6	160.2
59	V130	130 x 130 x 9	6	107.4
60	V130	130 x 130 x 10	6	115.0
61	V130	130 x 130 x 12	6	141.0
62	V130	130 x 130 x 15	6	172.8
63	V150	150 x 150 x 10	6	137.5
64	V150	150 x 150 x 12	6	163.0
65	V150	150 x 150 x 15	6	201.5
66	V150	150 x 150 x 18	6	238.8
67	V150	150 x 150 x 19	6	251.4
68	V150	150 x 150 x 20	6	264
69	V175	175 x 175 x 12	6	190.8
70	V175	175 x 175 x 15	6	236.4
71	V200	200 x 200 x 15	6	271.8
72	V200	200 x 200 x 16	6	289.2
73	V200	200 x 200 x 18	6	324
74	V200	200 x 200 x 20	6	358.2
75	V200	200 x 200 x 24	6	424.8
76	V200	200 x 200 x 25	6	441.6
77	V200	200 x 200 x 26	6	457.8
78	V250	250 x 250 x 25	6	562.2
79	V250	250 x 250 x 35	6	768

Những thông số quan trọng trong bảng tra thép hình

Một bảng tra tiêu chuẩn thường bao gồm nhiều thông số kỹ thuật, nhưng trong thực tế, người làm nghề chỉ cần tập trung vào những yếu tố cốt lõi dưới đây để phục vụ thiết kế và thi công hiệu quả:

• Kích thước hình học: Bao gồm chiều cao (H), chiều rộng cánh (B), độ dày bụng và độ dày cánh. Đây là dữ liệu nền tảng để xác định chính xác hình dạng và tiết diện của thép.
• Diện tích tiết diện (A): Thông số quan trọng phản ánh trực tiếp khả năng chịu lực của cấu kiện. Diện tích càng lớn thì khả năng chịu tải càng cao, nhưng đồng thời cũng làm tăng khối lượng thép.
• Trọng lượng (kg/m): Là thông số được sử dụng phổ biến nhất trong dự toán. Chỉ cần nhân với tổng chiều dài là có thể nhanh chóng tính được khối lượng vật tư cần dùng cho công trình.
• Mô men quán tính (Ix, Iy): Thường dùng trong tính toán kết cấu, giúp đánh giá khả năng chống uốn và độ võng của dầm thép dưới tác động tải trọng.

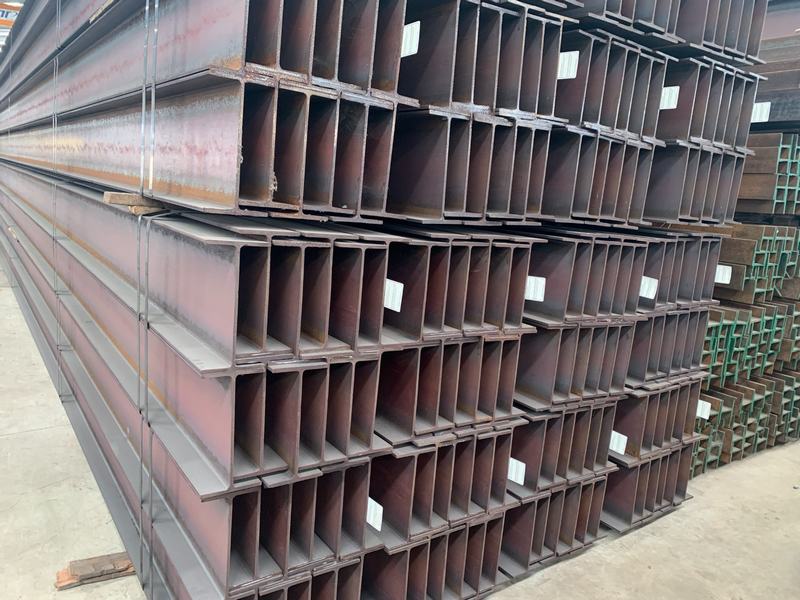

Bản chất của bảng tra thép hình trong ứng dụng

Khi nhắc đến bảng tra thép hình, nhiều người thường nghĩ ngay đến các con số về trọng lượng kg/m. Tuy nhiên, nếu nhìn sâu hơn, bảng tra thực chất là bản mô tả đầy đủ về hình học tiết diện của từng loại thép.

Mỗi dòng trong bảng không chỉ thể hiện kích thước như chiều cao, chiều rộng cánh hay độ dày, mà còn phản ánh gián tiếp khả năng chịu lực của cấu kiện. Với người có kinh nghiệm, chỉ cần nhìn vào quy cách thép H, I hay U là có thể hình dung được mức độ chịu uốn, chịu nén hoặc độ ổn định của nó trong kết cấu.

Chính vì vậy, bảng tra không chỉ phục vụ cho việc tính khối lượng mà còn là cơ sở để đánh giá nhanh tính phù hợp của vật liệu trong từng hạng mục cụ thể.

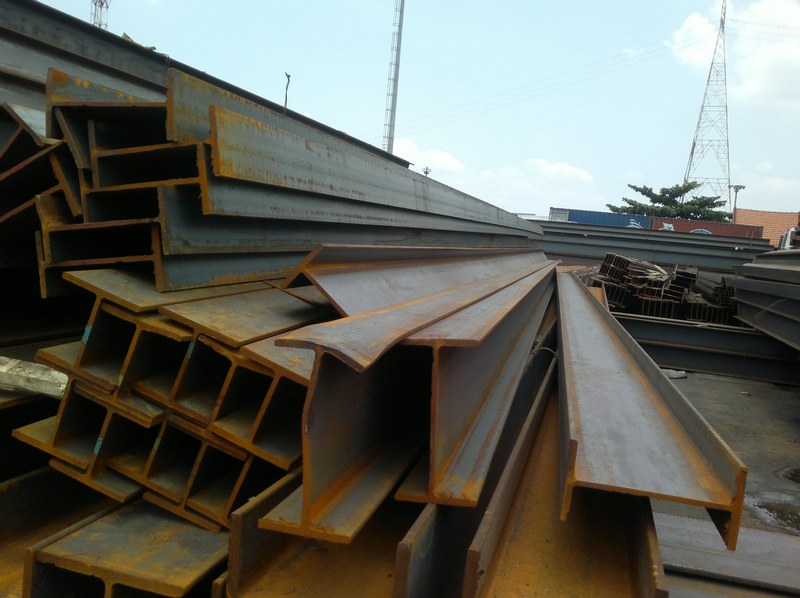

Những lưu ý quan trọng khi tra bảng thép hình

Một trong những sai lầm phổ biến là nhầm lẫn giữa các loại thép có hình dạng tương tự, đặc biệt là thép H và thép I. Dù nhìn qua có vẻ giống nhau, nhưng sự khác biệt về kích thước và khả năng chịu lực là rất đáng kể.

Ngoài ra, tiêu chuẩn sản xuất cũng là yếu tố cần được chú ý. Thép theo tiêu chuẩn Nhật, Mỹ hay châu Âu có thể có sự khác biệt về kích thước và dung sai. Nếu sử dụng không đúng tiêu chuẩn, các thông số trong bảng tra có thể không còn chính xác.

Một điểm thực tế khác là trọng lượng trong bảng tra thường là giá trị lý thuyết. Trong quá trình sản xuất, thép có thể có sai số nhất định. Vì vậy, khi làm dự toán hoặc kiểm tra vật tư, nên tính thêm hệ số dự phòng để tránh rủi ro.
